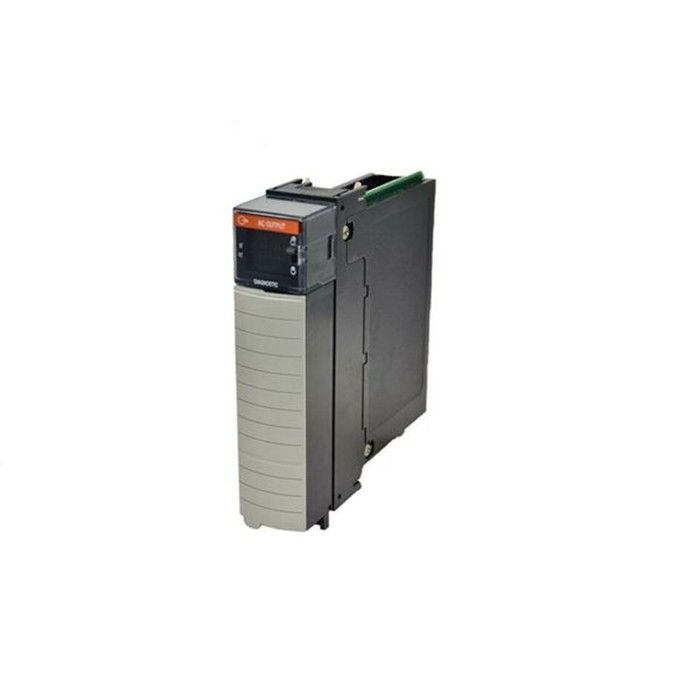

El MVI56E-MNET es un módulo de comunicación Modbus especializado desarrollado por ProSoft Technology, diseñado para una integración perfecta con los controladores lógicos programables (PLC) Allen-Bradley ControlLogix.Permite un intercambio de datos confiable entre los sistemas ControlLogix y los dispositivos habilitados para Modbus, cerrando la brecha entre los diferentes protocolos de comunicación industrial.
- Marca del producto: ProSoft tecnología
- Serie de productos: MVI56E (Módulos de comunicación mejorados para ControlLogix)
- Factor de forma: Compatible con el chasis ControlLogix de 17 ranuras, siguiendo los estándares de diseño modular de Allen-Bradley
- Necesidad de energía: extrae energía del plano trasero del chasis ControlLogix (no se necesita fuente de alimentación externa)
- Interfaz del terminal: 2 puertos RJ45 (para la comunicación Modbus TCP/IP) y bloques terminales opcionales para Modbus RTU (a través de RS-232/RS-485, dependiendo de la variante del modelo)
- Protocolos apoyados:
- Modbus TCP/IP (modo cliente y modo servidor)
- Modbus RTU (modo maestro y modo esclavo, si está equipado con interfaz serie)
- Tasa de transferencia de datos:
- Ethernet (Modbus TCP/IP): hasta 100 Mbps (auto detección 10/100 Base-T)
- Serial (Modbus RTU): hasta 115,2 kbps (tasa de transmisión de datos, paridad y bits de parada configurables)
- Capacidad de datos: admite hasta 4.000 registros de entrada y 4.000 registros de salida para el mapeo de datos entre dispositivos ControlLogix y Modbus
- Límites de la conexión: hasta 32 conexiones simultáneas de clientes Modbus TCP/IP (para comunicación con varios servidores Modbus)
- Temperatura de funcionamiento: 0°C a 60°C (32°F a 140°F)
- Temperatura de almacenamiento: -40°C a 85°C (-40°F a 185°F)
- Humedad relativa: del 5% al 95% (no condensado)
- El aislamiento: 1500 V de corriente continua entre los puertos Ethernet y el plano trasero; 250 V de corriente continua entre los puertos serie (si procede) y el plano trasero
- Certificaciones: UL 508 (Equipo de control industrial), CSA C22.2 n.o 14-15, CE (EN 61000-6-2, EN 61000-6-4), zona ATEX 2/22 (para las variantes de zonas peligrosas)
- Flexibilidad con dos funciones: Actúa como Modbus master/client y slave/server, adaptándose a diversas arquitecturas de red.
- Integración del chasis sin fisuras: se comunica con el procesador ControlLogix a través del plano trasero del chasis, eliminando la necesidad de cableado externo entre el módulo y el PLC.
- Mapeo de datos configurable: Permite a los usuarios definir mapas de registro personalizados (a través del software ProSoft Configuration Builder) para alinearse con los requisitos de datos de aplicaciones específicas.
- Herramientas de diagnóstico: LEDs de estado incorporados (alimentación, comunicación de fondo, actividad Ethernet) y diagnóstico basado en software para la resolución de problemas de red.
- Apoyo a los despidos: Compatible con las configuraciones de chasis redundantes de ControlLogix, garantizando una comunicación ininterrumpida en aplicaciones críticas.
Ideal para sistemas de automatización industrial que requieren la comunicación Modbus con los PLC ControlLogix, tales como:
- Intercambio de datos con sensores Modbus RTU (por ejemplo, sensores de temperatura, presión) en líneas de fabricación
- Integración de ControlLogix con los sistemas Modbus TCP/IP SCADA para el monitoreo centralizado
- Comunicación con unidades de frecuencia variable (VFD) habilitadas para Modbus o controladores de motor en sistemas HVAC
- Transferencia de datos entre ControlLogix y dispositivos industriales de terceros (por ejemplo, medidores, actuadores) en las industrias de petróleo y gas, agua/aguas residuales o procesamiento de alimentos
