SLC 500 I/O Chasis Allen Bradley PLC 1746-A10 Con 10 Ranuras Medidas

Allen-Bradley 1746-A10 SLC 500 Chasis con 10 ranuras Medidas 6.73 X 15.34 X 5.71 pulgadas

1746-A10

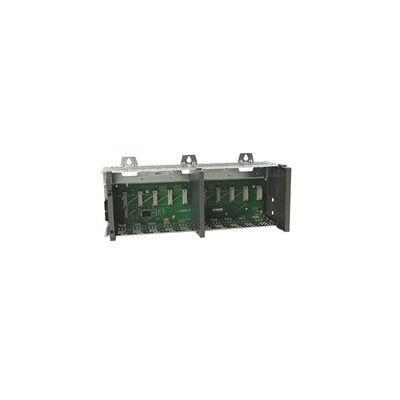

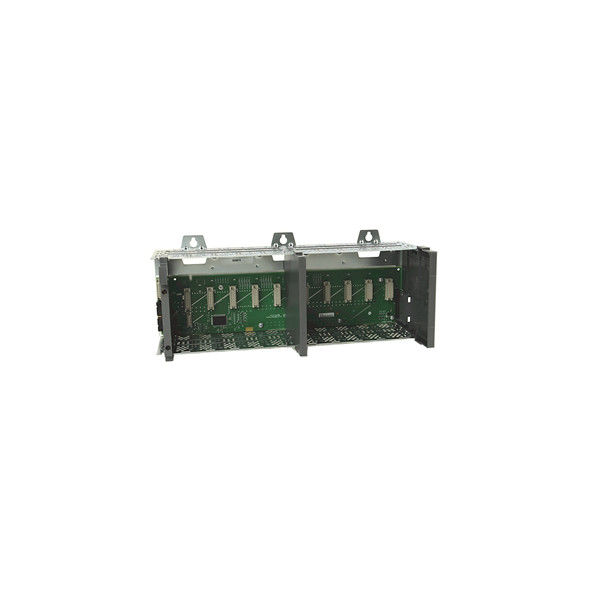

1746-A10 es un chasis fabricado por Allen-Bradley que se utiliza con la plataforma de controladores lógicos programables (PLC) modulares SLC 500.

Este hardware aloja los circuitos electrónicos y las ranuras de interconexión para distribuir la energía del backplane a los módulos conectados.Puede alojar hasta diez (10) módulos SLC 500 sin incluir la fuente de alimentación.La fuente de alimentación tiene una ranura de conexión separada ubicada en la parte más a la izquierda del hardware.Solo las fuentes de alimentación SLC 500 solo se pueden usar con este hardware.

El chasis SLC 500 como el 1746-A10 permite la conexión o expansión del chasis con el uso del cable de expansión 1746-C9 y 1746-C7.Se pueden conectar hasta tres (3) chasis SLC, lo que suma hasta 30 módulos SLC 500.Cada chasis tendrá una fuente de alimentación individual.

Al instalar el chasis, proporcione un espacio libre de montaje de 15,3 cm o 6,0 pulgadas para el espacio SUPERIOR e inferior, un espacio libre lateral de 10,2 cm o 4,0 pulgadas.Si se instala junto a otro chasis SLC, mantenga un espacio libre de 7,7 cm a 10,2 cm o de 3,0 a 4,0 pulgadas.

Al instalar el chasis, utilice tornillos M4 o M5 y arandelas de estrella.Deslice el chasis y apriete los tornillos para bloquear el chasis en su ubicación de montaje.Cada chasis debe estar correctamente conectado a tierra con el uso de una barra de conexión a tierra o una conexión a tierra central diseñada adecuadamente.
