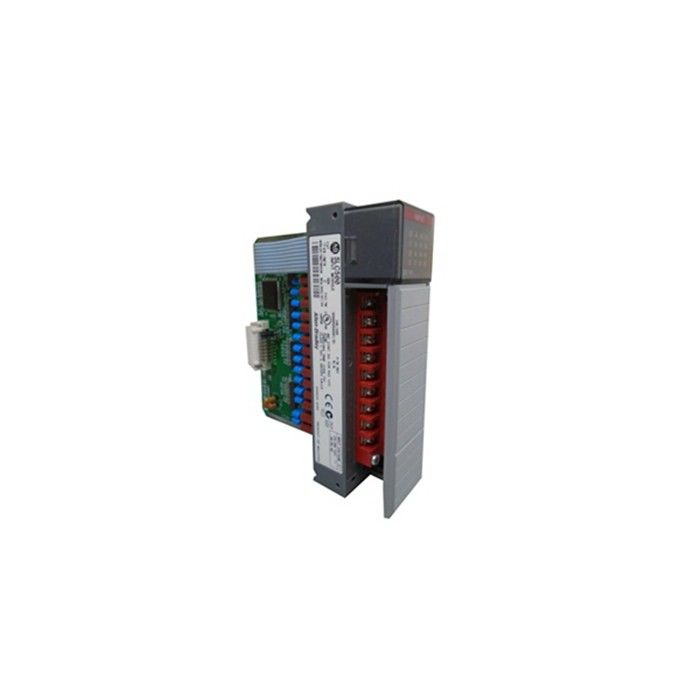

Módulo de entrada discreta Allen Bradley 1746-IM16 SLC 500 de 200/240 voltios CA

Allen-Bradley 1746-IM16 es un módulo de entrada discreta SLC 500

1746-IM16

Allen-Bradley 1746-IM16 es un módulo de entrada de CA SLC 500.Este módulo es específicamente un módulo de entrada discreto, con dieciséis (16) canales de entrada en un solo grupo.Cada canal de este módulo de entrada opera en un rango de voltaje de entrada de 170 a 265 voltios CA, 47 a 63 hercios con una señal de entrada nominal de 200/240 voltios CA.

Este módulo encaja en cualquier chasis SLC 500.Puede instalarse en el rack local, donde está instalado el procesador SLC 500;a un bastidor de expansión SLC 500, o como módulo componente de sistemas de E/S distribuidas en sistemas de control más grandes.Tiene un consumo de corriente de backplane de 0,085 amperios a 5 voltios CC.Cada canal exhibe un retraso de señal de 35 milisegundos para el cambio de estado de APAGADO a ENCENDIDO y 45 milisegundos para la transición de ENCENDIDO a APAGADO.Tiene un voltaje máximo fuera de estado de 50 voltios CA y una corriente máxima fuera de estado de 2 miliamperios.Además, la corriente de entrada del módulo es de 12 miliamperios a 240 voltios CA, nominal y capaz de soportar una corriente de irrupción máxima de 1,6 amperios con una duración máxima de 5 milisegundos.

Este módulo se usa idealmente para interconectar dispositivos de señalización que entregan 200/240 voltios CA hacia los canales de entrada del módulo.También se puede usar con dispositivos de entrada de CC;sin embargo, se debe instalar un relé de interposición externo con el voltaje de CA suministrado a los contactos del relé de interposición.No hay un límite específico para la cantidad de instancias de instalación permitidas para este módulo.Esto depende principalmente de la cantidad de E/S que el procesador host es capaz de acomodar y del tamaño de la memoria integrada.

Este contenido fue escrito y compilado por dosupply.com y no debe copiarse.
